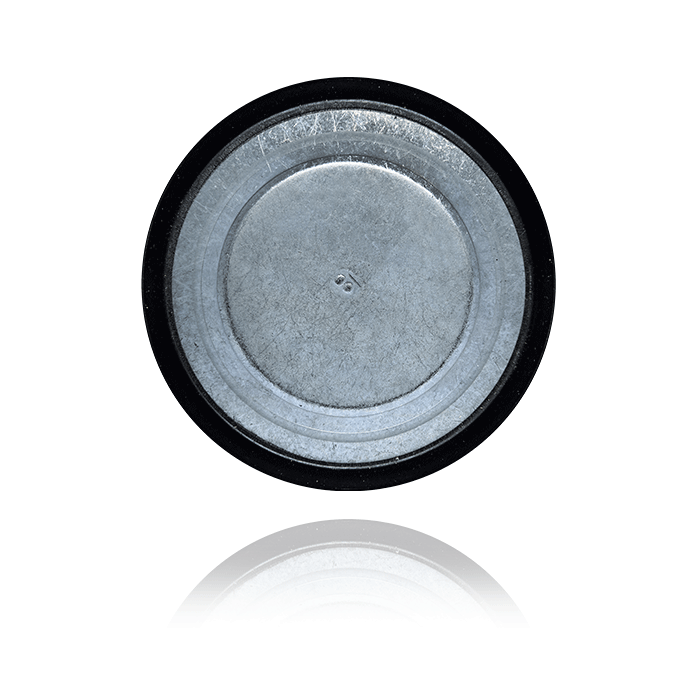

Entlüftungsventil/ Berstscheibe
B50ST
Beschreibung
Eine Berstscheibe, die mittels Federbein bei hohen Drücken sicher im Gehäuse gehalten wird und bei der Überschreitung eines definierten Innendruckes öffnet und nach Druckausgleich wieder schließt.
Die B50ST ist geeignet für 1 mm Wandstärke und wird von zwei Seiten montiert. Die Berstscheibe ist nach Automobilvorgabe getestet und ist geeignet für Einsatzbereiche, die IP6kX und IPX7 erfodern.
Für IPx9k sollte ein Schutzring für die Lippendichtung vorgesehen werden.
Standardausführung
- Luftvolumenstrom im Eventfall: 194 l/s
- Gesamtabmessung: Ø 67 x 9.5 mm
- Öffnungsdruck: 300-500 mbar
- Wandstärke: 1 ± 0.1 mm
Überblick
Verwendung | BEV | PHEV | MHEV |
Nennmaß | Ø 50 mm Lochdurchmesser |
Montagerichtung | alle Richtungen |
Montage | von zwei Seiten |
Werkstoff | Stahl |
Andere Werkstoffe | EPDM Dichtung |
