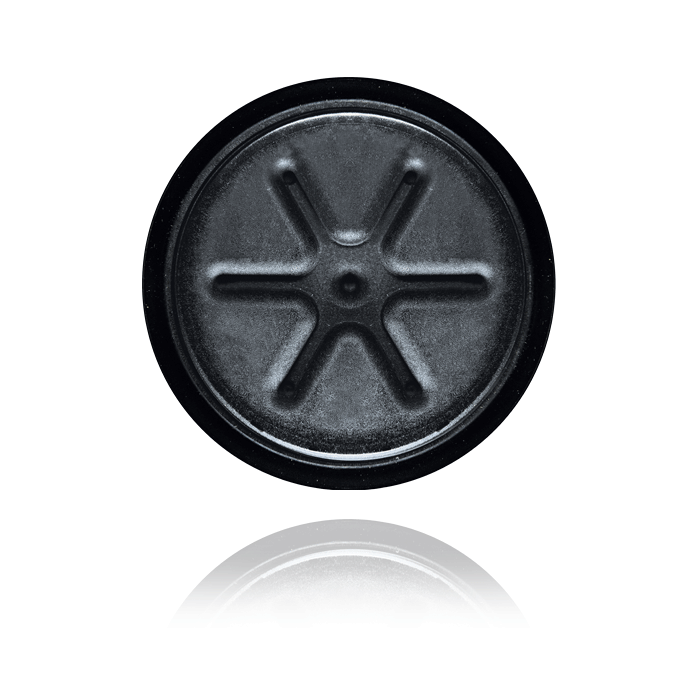

Berstscheibe
B50GSXX
Beschreibung
Eine Berstscheibe, die mittels Federbein bei hohen Drücken sicher im Gehäuse gehalten wird und bei der Überschreitung eines definierten Innendruckes öffnet und nach Druckausgleich wieder schließt.
Die B45GSXX ist geeignet für 3 mm Wandstärke und wird einseitig montiert. Die Berstscheibe ist nach Automobilvorgabe getestet und ist geeignet für Einsatzbereiche, die IP6kX und IPX7 erfodern.
Für IPx9k sollte ein Schutzring für die Lippendichtung vorgesehen werden.
Verwendung
Schutzelement im Aussenbereich für Li-Ionen Batteriegehäuse.
Standardausführung
- Luftvolumenstrom im Eventfall:: > 180 l/s
- Gesamtabmessung: Ø 67 x 17.6 mm
- Öffnungsdruck: > 50 mbar
- Wandstärke: 3.0 ± 0.1 mm
Überblick
| Verwendung | Li-Ionen Batterien |
| Nennmaß | Ø 50 mm Lochdurchmesser |
| Montagerichtung | alle Richtungen |
| Montage | snap in |
| Werkstoff | Glasfaserverstärkter Kunststoff |
| Andere Werkstoffe | EPDM Dichtung |
